Programa de estudio
- Introducción a la energía solar térmica
- Tipos de instalaciones solares
- Sistemas de captación
- Sistema hidráulico
- Sistema auxiliar
- Sistema de control
- Dispositivos para el uso de la energía solar térmica

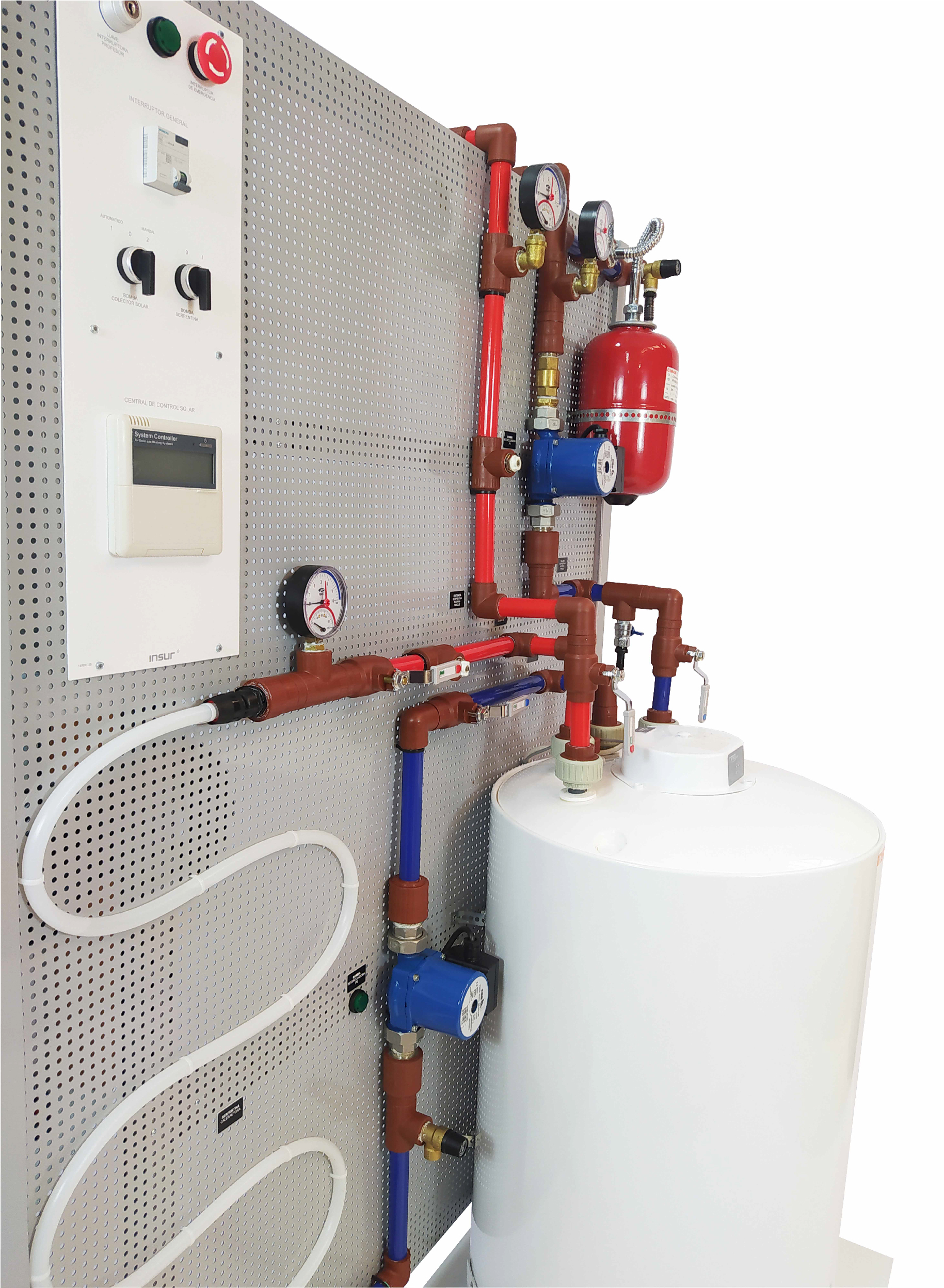

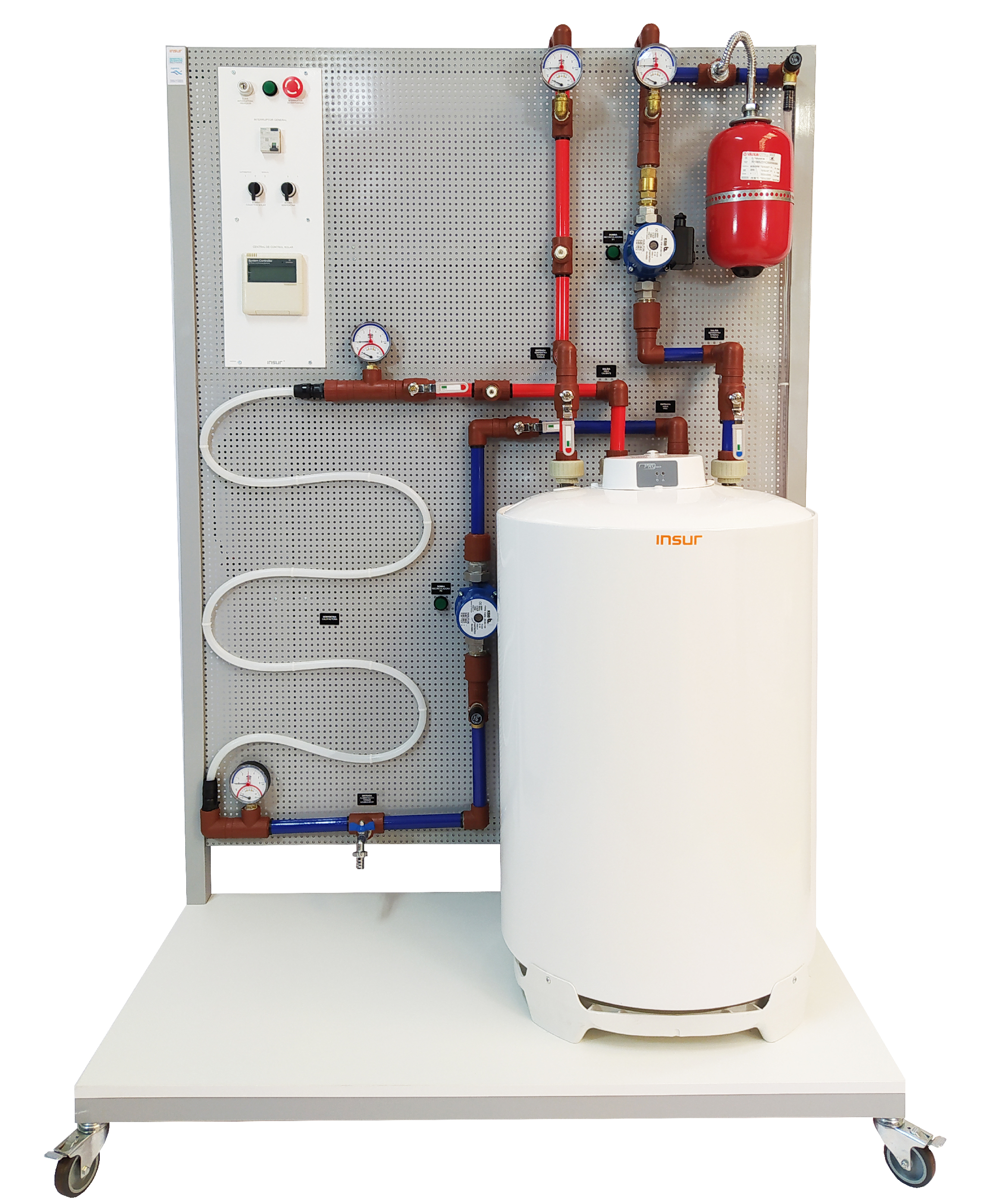

Equipo de Energía Solar con Colectores térmicos.
El sistema comprende los siguientes elementos:
- Colector solar montado sobre una estructura con regulación de la inclinación
- Tanque acumulador con serpentina interna
- 2 Bombas recirculadoras
- Vaso de expansión
- Módulo de alimentación y seguridad eléctrica con llave profesor
- Central de control electrónica programable con sondas de monitoreo y control
- Válvulas diversas de regulación, seguridad y control
- 4 Termomanómetros, instrumental para medir variables de presión y temperatura
- Mangueras para conexión y circulación del fluido a través del colector solar
Dimensiones equipo: Alto 1,90 m. Largo 1,26 m. Ancho 0,70 m.
Características eléctricas:
Alimentación monofásica 220 VCA, 50 Hz y puesta a tierra.
Posee una cerradura codificada para acceso al docente.
Interruptor diferencial de protección
Características del Heat Pipe:
- Diámetro del tubo 5,5 cm. Longitud 1,80 m.
- El tubo puede resistir temperaturas hasta 300°C y bajas hasta -40°C
- Tratamiento anticongelante para el interior del Heat Pipe
- Se monta con grasa siliconada para distribuir la superficie de contacto e incrementar la transferencia de calor.

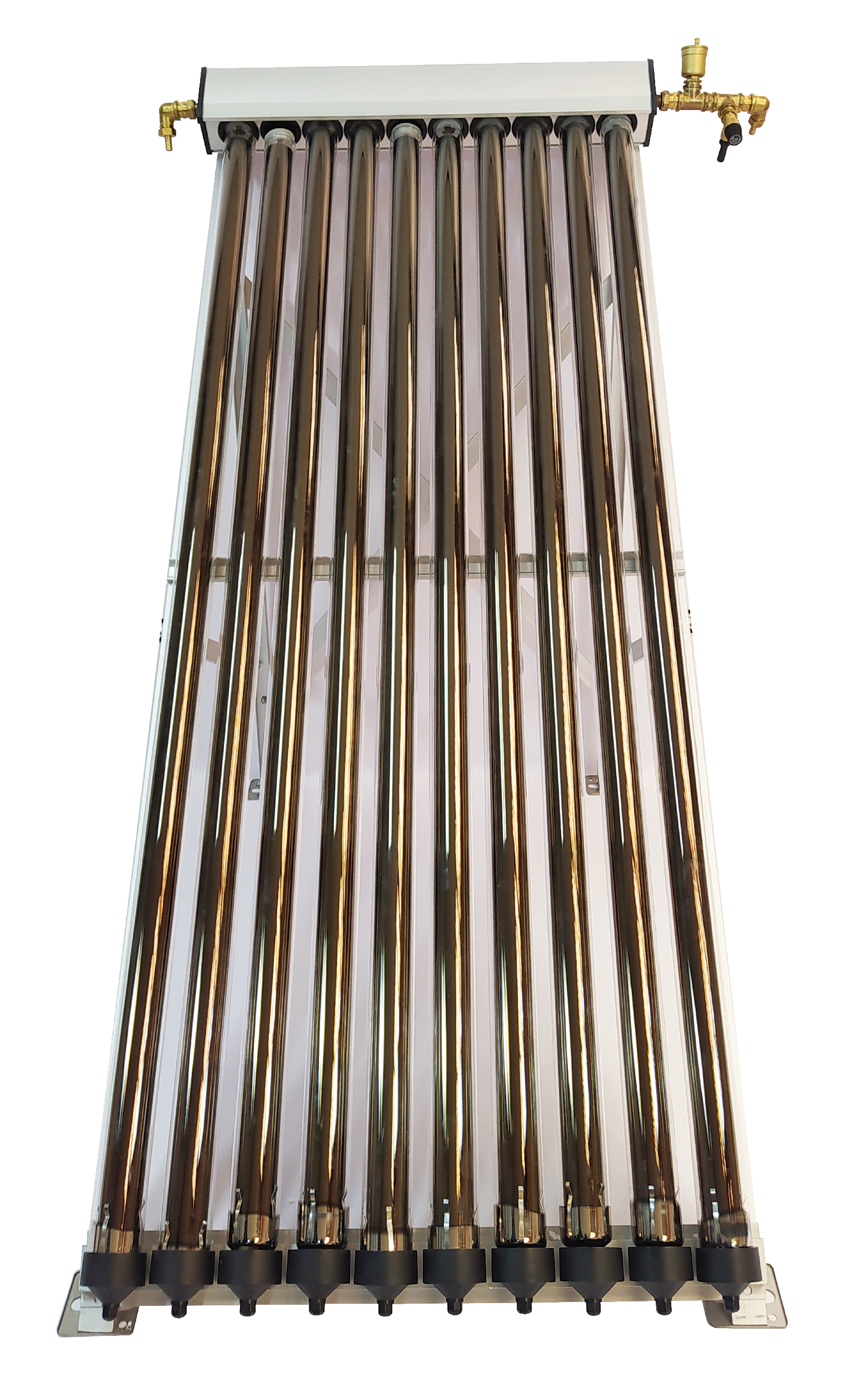

Características del Colector solar:
Cantidad de tubos: 10 unidades
Dimensiones: Alto 2 m. Largo 1,30 m. Ancho 0,16 m
Peso: 60 Kg
Presión de trabajo 6 bar
Rango de inclinación: 15° a 75°
Documentación incluida en el equipamiento:
Manual de funcionamiento y operación del equipo
Manual de contenidos teóricos
Guía de Trabajos Prácticos, para realizar en clase
Soporte digital de Ensayos y Trabajos Prácticos
Asesoramiento Profesional Permanente
