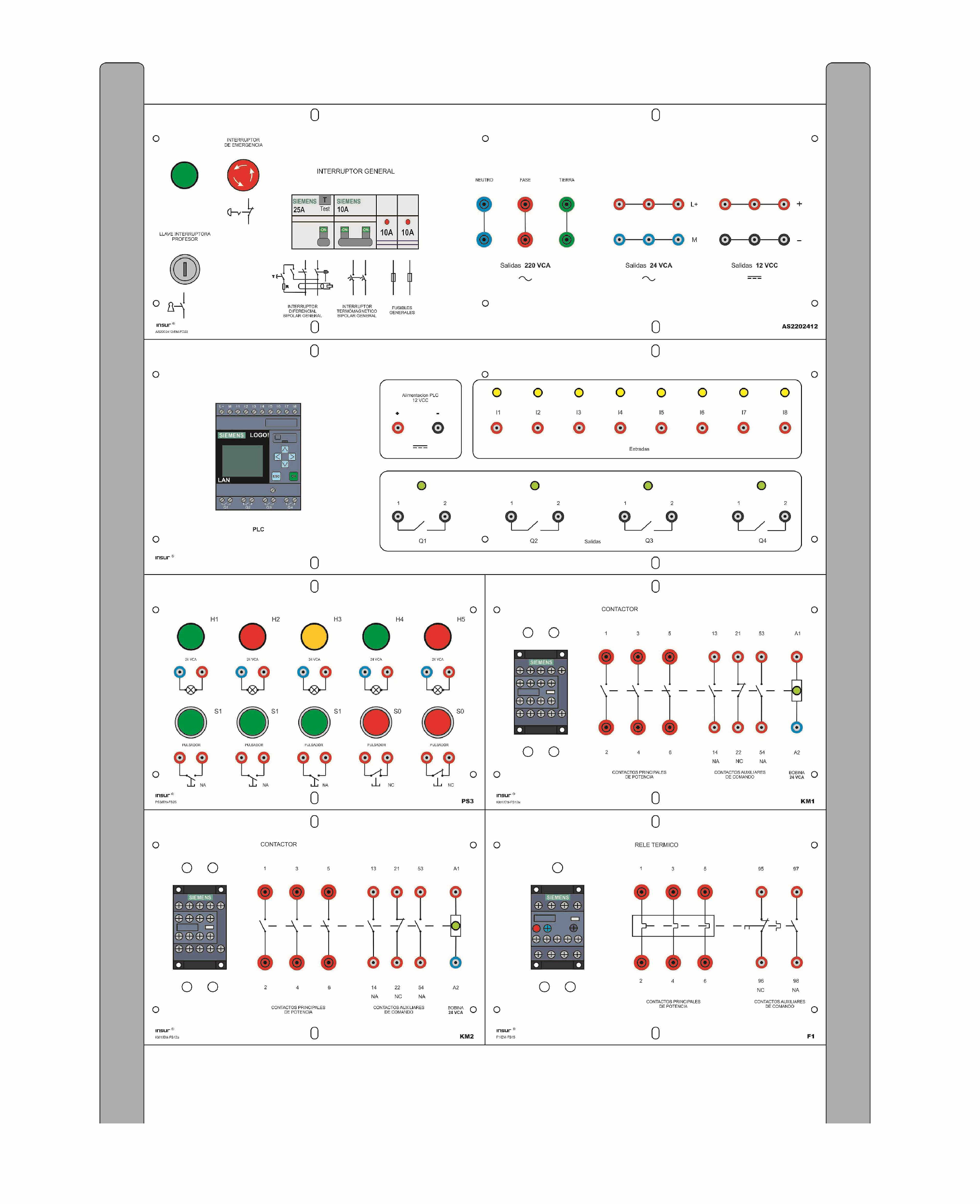

Contenido:
- 1 Módulo alimentación y seguridad de 220 Vca, 24 Vca y 12 Vcc, cerradura codificada para acceso al docente.
- 1 Módulo PLC – LOGO con entradas y salidas señalizadas.
- 1 Módulo pulsadores y señalización
- 2 Módulos contactor
- 1 Módulo relé térmico
- 1 Motor monofásico con bobinado auxiliar de arranque – Potencia: 1/4 HP
- 1 Juego de cables para conexionado
Accesorios: - 1 Cable Interface Ethernet

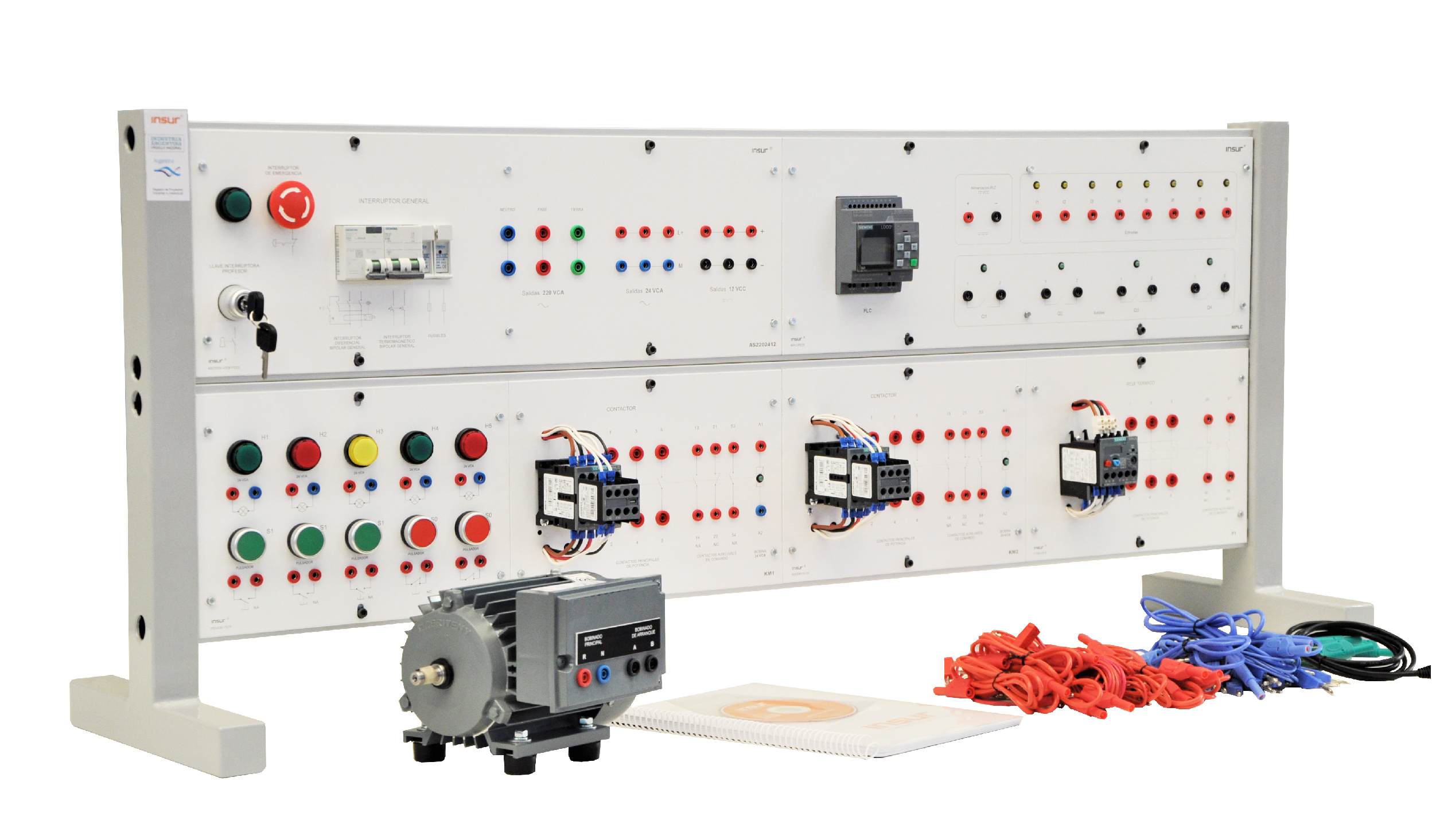

- 1 Software de aplicación y simulaciónEstructura porta módulos:Versión TM8: Tablero de mesa

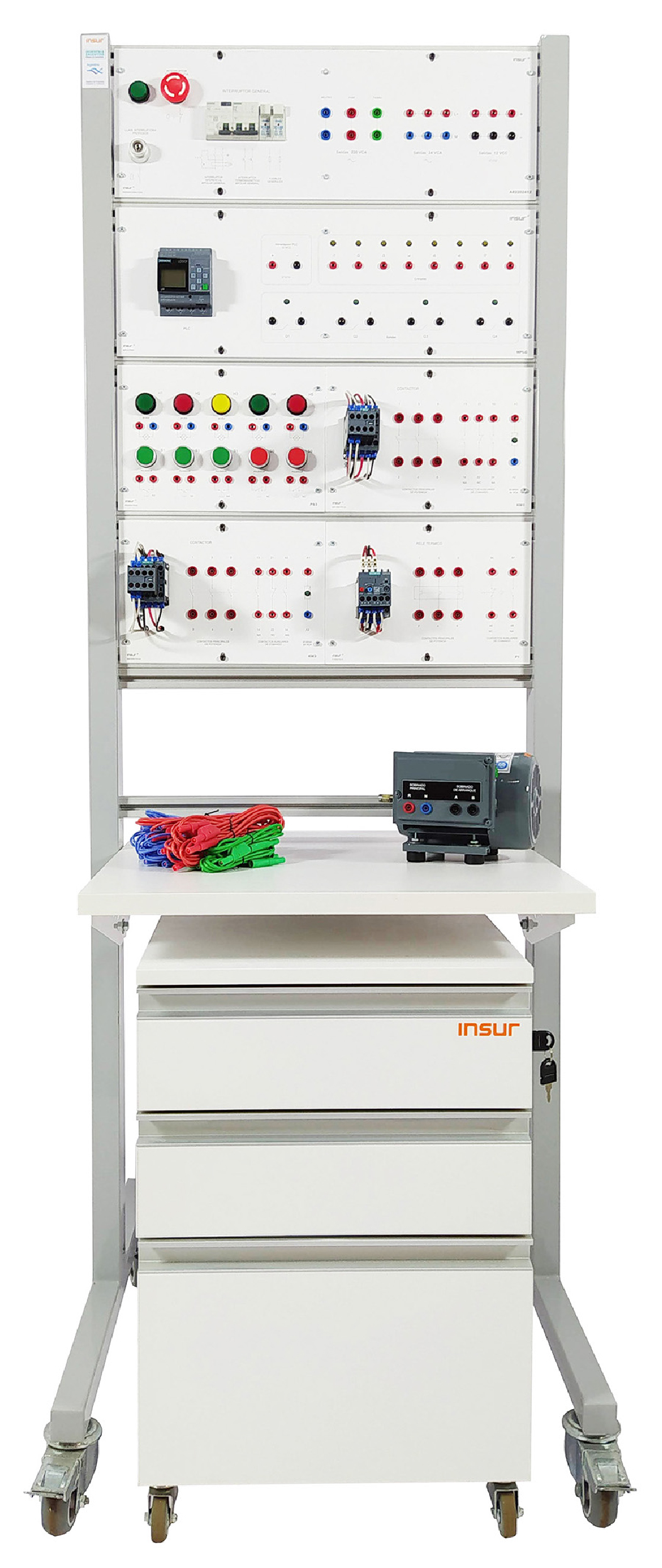

Medidas: Alto 0,52 m. Largo 1,25 m. Ancho 0,30 m.Versión TP10C: Tablero de pie móvil
Medidas: Alto 1,90 m. Largo 0,65 m. Ancho 0,70 m.Trabajos Prácticos:
Algunos de los trabajos prácticos que pueden desarrollarse son:
- Accionamiento de una señal de salida medianteFUNCIONES BÁSICAS:
- Función AND (Y)
- Función AND con evaluación de flanco
- Función NAND (Y negada)
- Función NAND con evaluación de flanco
- Función OR (O)
- Función NOR (O negada)
- Función XOR (o exclusiva)
- Función NOT (negación, inversor)FUNCIONES ESPECIALES
- Retardo a la conexión
- Retardo de desconexión
- Retardo conexión/desconexión
- Retardo de conexión acumulador
- Relé disipador (salida de impulsos)
- Relé disipador activado por flanco
- Generador de impulsos asíncrono
- Generador aleatorio
- Interruptor de alumbrado para escalera
- Interruptor confortable
- Temporizador semanal
- Temporizador anual
- Contactor avance retroceso
- Contactor de horas de servicio
- Interruptor de valor umbral
- Interruptor analógico de valor umbral
- Interruptor analógico de valor umbral diferencial
- Comparador analógico
- Supervisión de valor analógico
- Amplificador analógico
- Relé auto enclavador
- Relé de impulsos
- Textos de mensaje
- Interruptor de software
- Registro de desplazamiento
- Multiplexor analógico
- Control de rampa
- ReguladorAUTOMATISMOS
- Arranque de un motor monofásico con accionamiento lógico Y (and)
- Arranque de un motor monofásico con accionamiento lógico O (or)
- Puesta en marcha de un motor monofásico con condicionamiento lógico combinado Y-O (and + or)
- Puesta en marcha de dos motores monofásicos con accionamiento lógico O (or)
- Puesta en marcha de dos motores monofásicos con accionamiento lógico Y (and)
- Puesta en marcha de dos motores monofásicos con condicionamiento lógico combinado Y-O (and + or)
- Puesta en marcha de un motor monofásico con accionamiento lógico NAND (Y negada)
- Puesta en marcha de un motor monofásico con accionamiento lógico NOR (o negada)
- Puesta en marcha de un motor monofásico con accionamiento lógico XOR (o exclusiva)
- Puesta en marcha de un motor monofásico con accionamiento lógico NOT (negación, inversor)
- Puesta en marcha de dos motores monofásicos con condicionamiento combinado OR-NOT
- Puesta en marcha de un motor monofásico por medio de la función especial Retardo a la conexión
- Puesta en marcha de un motor monofásico por medio de la función especial Retardo a la desconexión
- Puesta en marcha de un motor monofásico por medio de la función especial Retardo de conexión/desconexión.
- Puesta en marcha de un motor monofásico por medio de la función especial retardo a la conexión/acumulador.
- Puesta en marcha de dos motores monofásicos con combinación de funciones especiales Retardo a la conexión y Retardo a la desconexión.
- Puesta en marcha de un motor monofásico por medio de la función especial Relé disipador (salida de impulsos).
- Puesta en marcha de un motor monofásico por medio de la función especial Relé disipador activado por flanco.
- Puesta en marcha de un motor monofásico por medio de la función especial Generador de impulsos asíncrono.
- Puesta en marcha de un motor monofásico por medio de la función especial Generador aleatorio.
- Puesta en marcha de un motor monofásico por medio de la función especial Interruptor de alumbrado para escalera.
- Puesta en marcha de un motor monofásico por medio de la función especial Interruptor confortable.
- Inversión de giro de un motor monofásico con bobinado de arranque.
- Arranque secuencial de motores.Especificaciones técnicas:Características eléctricas:
Alimentación monofásica 220 VCA, 50 Hz y puesta a tierra. Circuitos de comando 24 VCA. Circuitos auxiliares 12 VCC.
Estructura porta módulos:
En hierro reforzado con pintura epoxi horneada de alta resistencia. Perfiles ranurados de aluminio para montaje y posicionamiento de los módulos. Desplazable con ruedas. Mesada y cajoneras.
Sistema de bornes experimentales. Para proteger los dispositivos y componentes del tablero, los Módulos Didácticos poseen bornes de conexión rápida, con protección, construcción robusta y excelente terminación.
Importante: No requiere insumos adicionales para su funcionamiento a futuro.
Nota: Los contenidos teórico prácticos de esta línea de tableros didácticos, son de carácter informativo, y pueden ser modificados o actualizados sin previo aviso.
