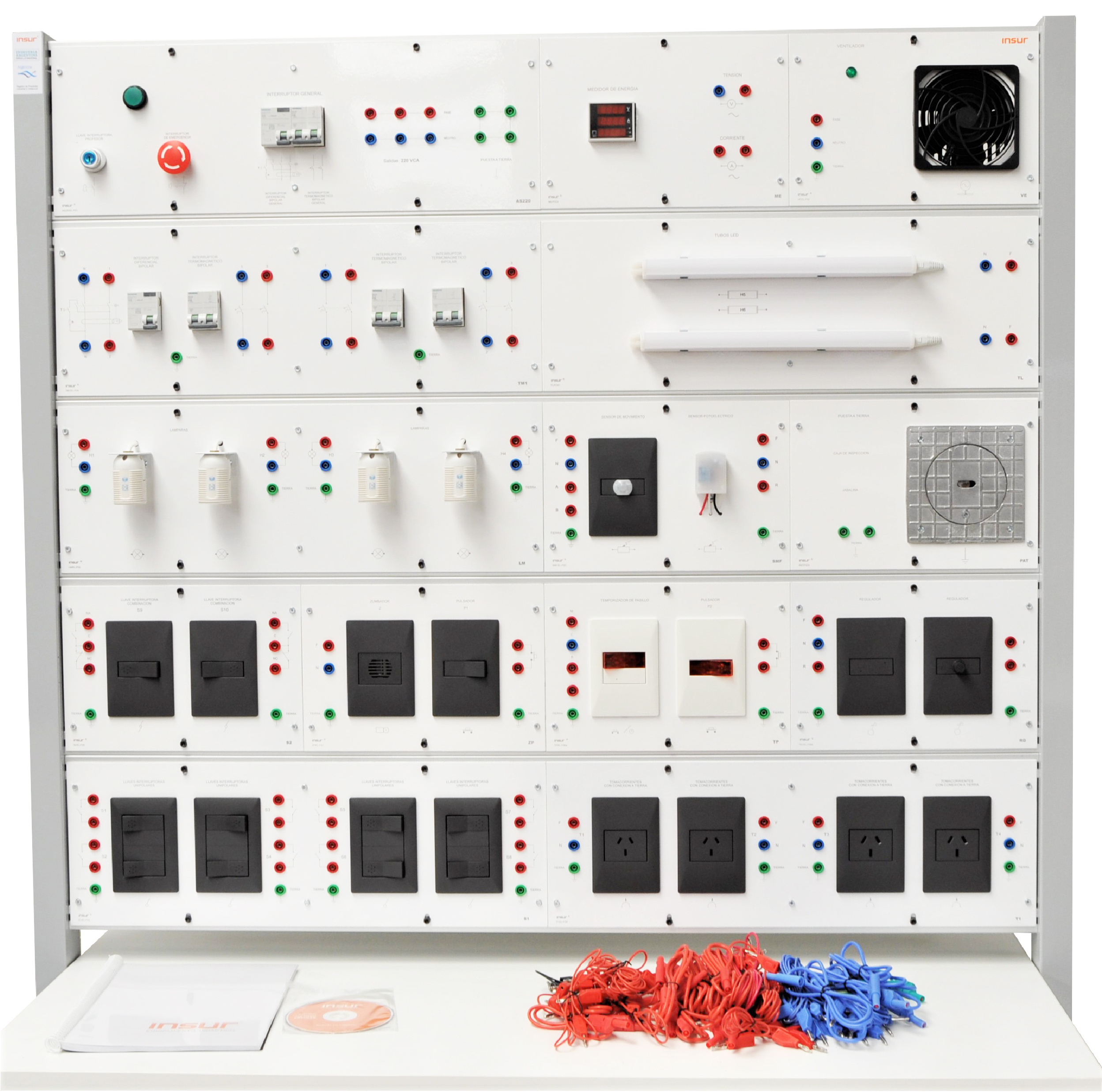

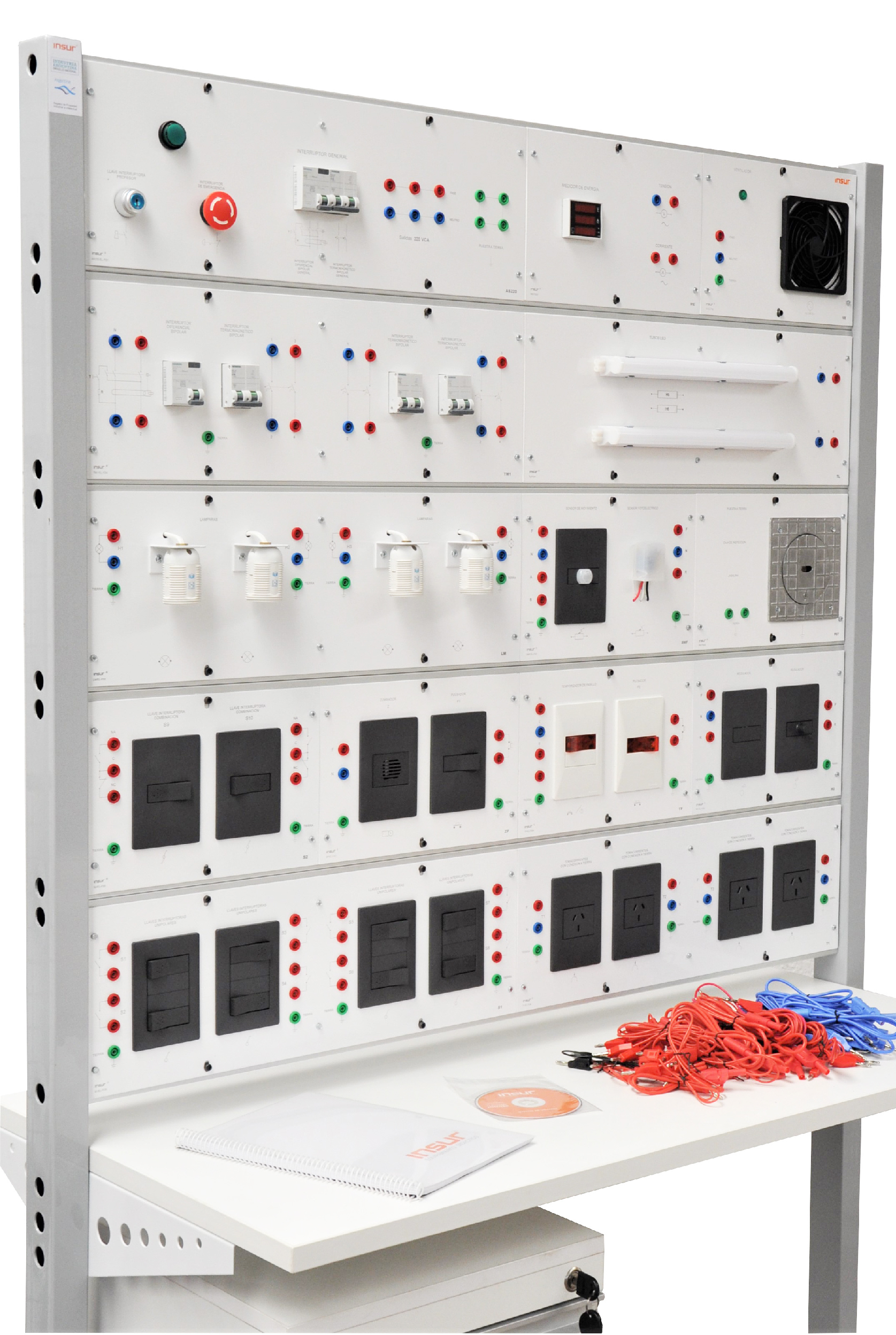

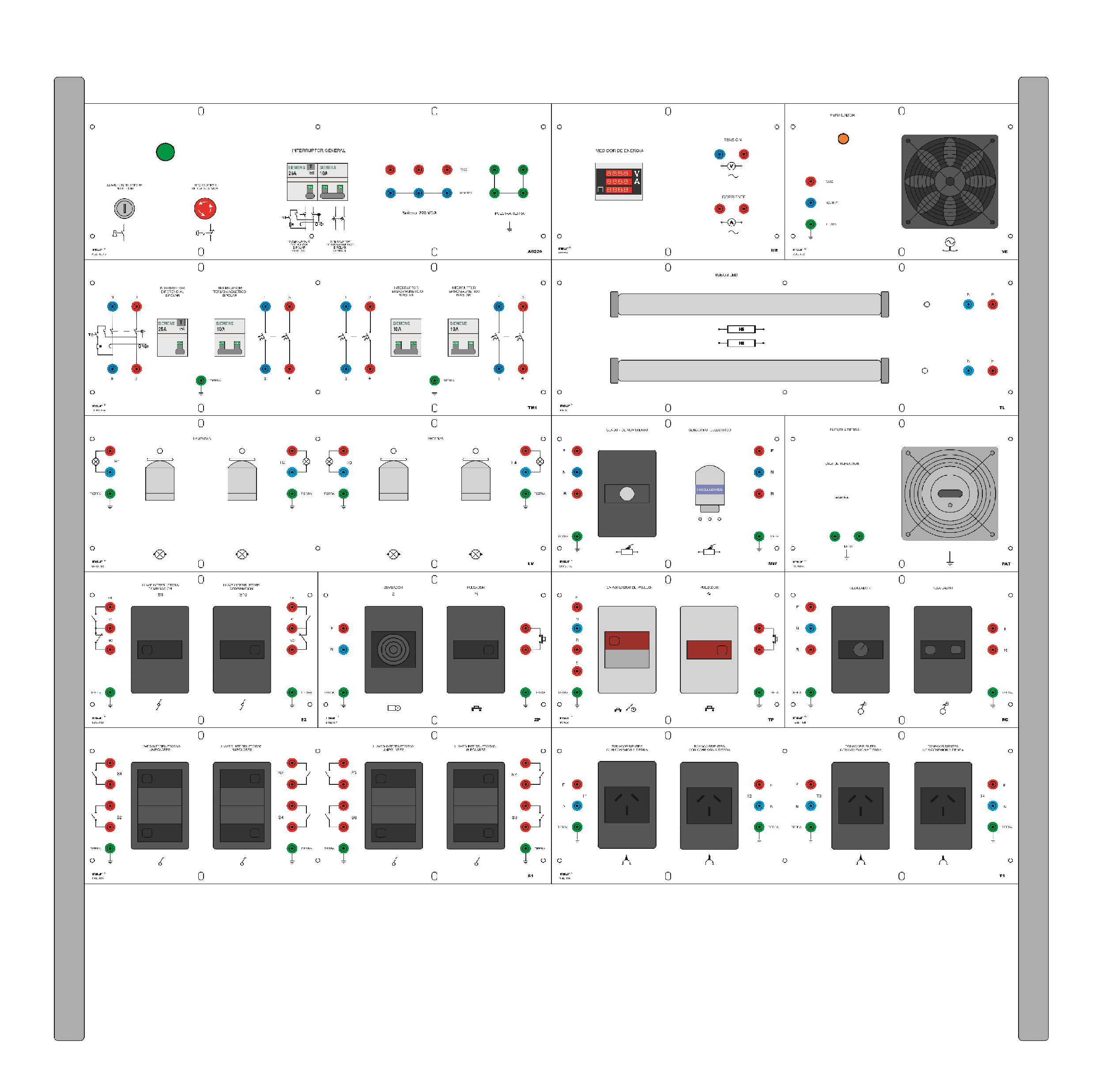

Contenido:
- 1 Módulo alimentación y seguridad de 220 Vca, cerradura codificada para acceso al docente.
- 1 Módulo instrumental medidor de energía
- 1 Módulo ventilador
- 1 Módulo iluminación con cuatro portalámparas
- 1 Módulo iluminación tubo
- 1 Módulo protección llaves termomagnéticas y disyuntor
- 1 Módulo sensor de movimiento y sensor fotoeléctrico
- 1 Módulo puesta a tierra
- 1 Módulo interruptor automático electrónico de pasillo con pulsador esclavo
- 1 Módulo regulador por perilla y regulador al tacto
- 1 Módulo zumbador y pulsador
- 1 Módulo llaves de un punto
- 1 Módulo llaves combinación
- 1 Módulo tomacorriente 10 A y 20 A
- 1 Estructura móvil porta-módulos para 20 módulos simples, con cajoneras.
- 1 Juego de cables para conexionado
Trabajos Prácticos:
Algunos de los trabajos prácticos que pueden desarrollarse son:
- Conexión de una lámpara accionada por una llave de un punto.
- Conexión de dos lámparas en paralelo accionadas por una llave de un punto.
- Conexión de dos lámparas en paralelo accionadas por dos llaves de un punto individuales
- Conexión de una lámpara accionada por llaves combinación.
- Conexión de dos lámparas en paralelo accionadas por llaves combinación.
- Conexión de una lámpara accionada por una llave de un punto con un tomacorriente.
- Conexión de dos lámparas en paralelo accionadas por una llave de un punto con un tomacorriente.
- Conexión de dos lámparas en paralelo accionadas por llaves de un punto individuales con un tomacorriente.
- Conexión de una lámpara con dos tomacorrientes.
- Conexión de una lámpara accionada por llaves combinación y un tomacorriente.
- Conexión de dos lámparas en paralelo accionadas por llaves combinación con dos tomacorrientes.
- Conexión de un interruptor por radiación infrarroja (sensor de movimiento) accionando una lámpara.
- Conexión de un interruptor por radiación infrarroja accionando dos lámparas en paralelo con opción de desactivar el sensor.
- Conexión de un sensor fotoeléctrico universal accionando una lámpara.
- Conexión de un sensor fotoeléctrico universal accionando dos lámparas en paralelo.
- Conexión de un timbre o zumbador.
- Conexión de un interruptor automático electrónico de pasillo con una lámpara.
- Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara.
- Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo y dos lámparas en paralelo.
- Conexión de un interruptor automático electrónico de pasillo con pulsador esclavo accionando una lámpara con opción para luz fija.
- Conexión de un tubo led accionado por una llave de un punto.
- Conexión de un tubo led accionado mediante llave combinación.
- Conexión de un ventilador accionado por un regulador de intensidad a perilla.
- Conexión de un ventilador accionado por un regulador de intensidad a perilla con una lámpara en paralelo accionada con una llave de un punto.
- Conexión de un ventilador accionado por un regulador de intensidad a perilla con dos lámparas en paralelo accionado con llaves de un punto independientes y un tomacorriente.
- Conexión de varios circuitos independientes TUG – IUG
- Conexión de varios circuitos independientes TUE
- Conexión de varios circuitos independientes APM
- Conexión de varios circuitos independientes TUG – IUG – IUE
Especificaciones técnicas:
Características eléctricas:
Alimentación monofásica 220 VCA, 50 Hz y puesta a tierra.
Instrumental de medición asociado al equipo: posibilita la medición de todas las variables eléctricas que se indican en los trabajos prácticos.
Sistema de bornes experimentales. Para proteger los dispositivos y componentes del tablero, los Módulos Didácticos poseen bornes de conexión rápida, con protección, construcción robusta y excelente terminación.
Estructura porta módulos:
Hierro reforzado con pintura epoxi horneada de alta resistencia. Desplazable con ruedas y frenos. Mesada y cajoneras con cerradura. Perfiles ranurados de aluminio para montaje de los módulos.
Medidas: Alto 1,90 m. Largo 1,25. Ancho 0,70 m.
Importante: No requiere insumos adicionales para su funcionamiento a futuro.
Nota: Los contenidos teórico prácticos de esta línea de tableros didácticos, son de carácter informativo, y pueden ser modificados o actualizados sin previo aviso.
