MINI CINTA TRANSPORTADORA TRIFASICA CON SENSORES ELECTRONICOS

Contenido:

• 1 Motor trifásico 1/8 HP
• 1 Reductor mecánico de velocidad
• 1 Sensor reflectivo
• 1 Sensor barrera
• Caja con bornera para conexión
• Juego de cables para conexionadoTrabajos Prácticos:

  Algunos de los trabajos prácticos que pueden desarrollarse son:

• Arranque directo de una cinta transportadora con contactor y pulsadores
• Inversión de marcha de una cinta transportadora con llave conmutadora
• Inversión de marcha de una cinta transportadora con contactores y botoneras
• Detención de cinta transportadora mediante un sensor óptico reflectivo
• Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera.
• Accionamiento de una cinta transportadora mediante un sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo.
• Accionamiento y detención de una cinta transportadora mediante pulsadores, sensor fotoeléctrico barrera y sensor fotoeléctrico reflectivo
• Accionamiento  e inversión de giro de una cinta transportadora mediante sensores.

Especificaciones técnicas:

Características eléctricas:
Alimentación trifásica 380 VCA, 50 Hz y puesta a tierra. Circuitos de comando sensores 24VCA.

Sistema de bornes experimentales. Para proteger los dispositivos y componentes del tablero, la Cinta Trasportadora posee una caja con bornes de conexión  rápida, de cabeza imperdible, construcción robusta y excelente terminación.

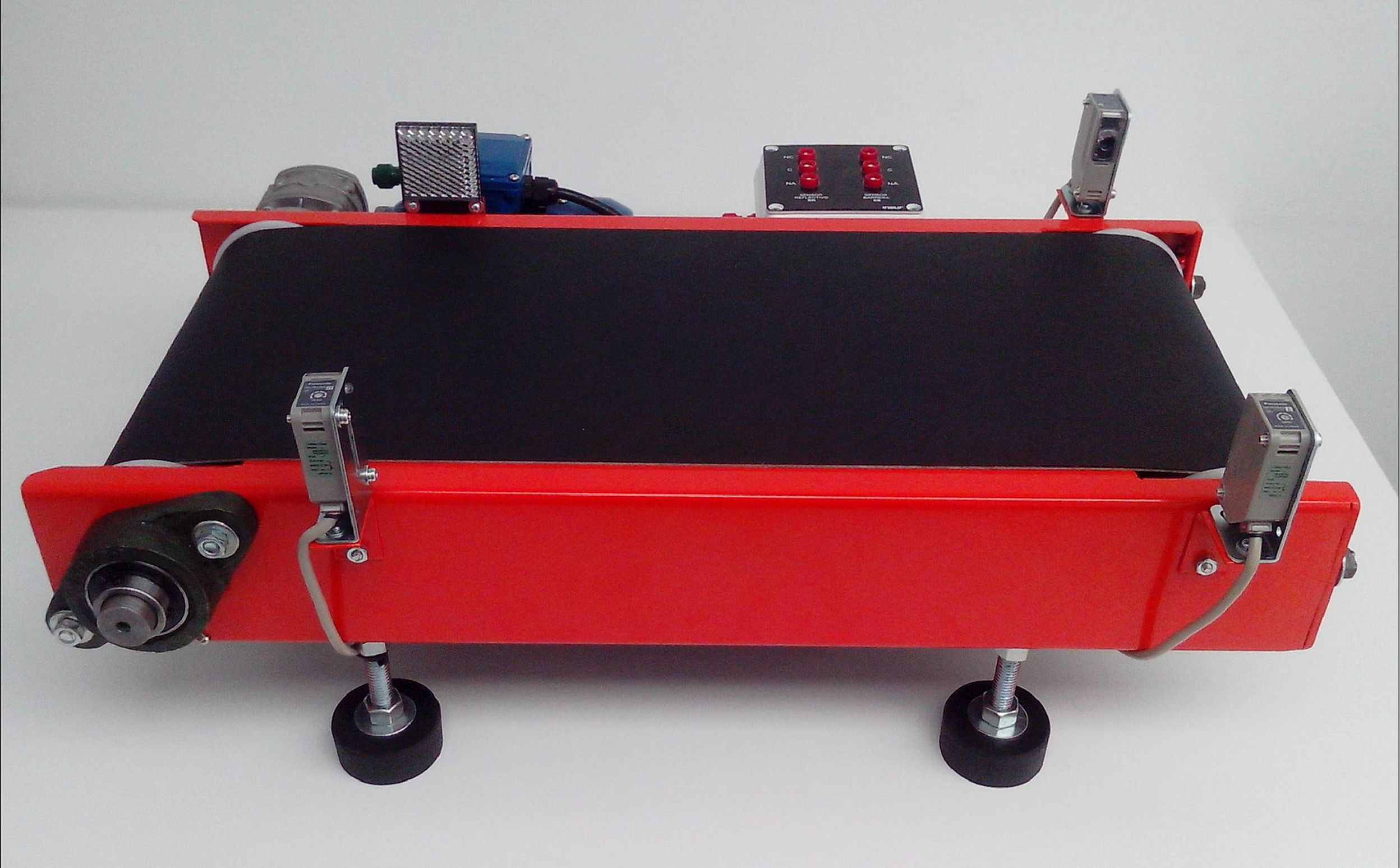

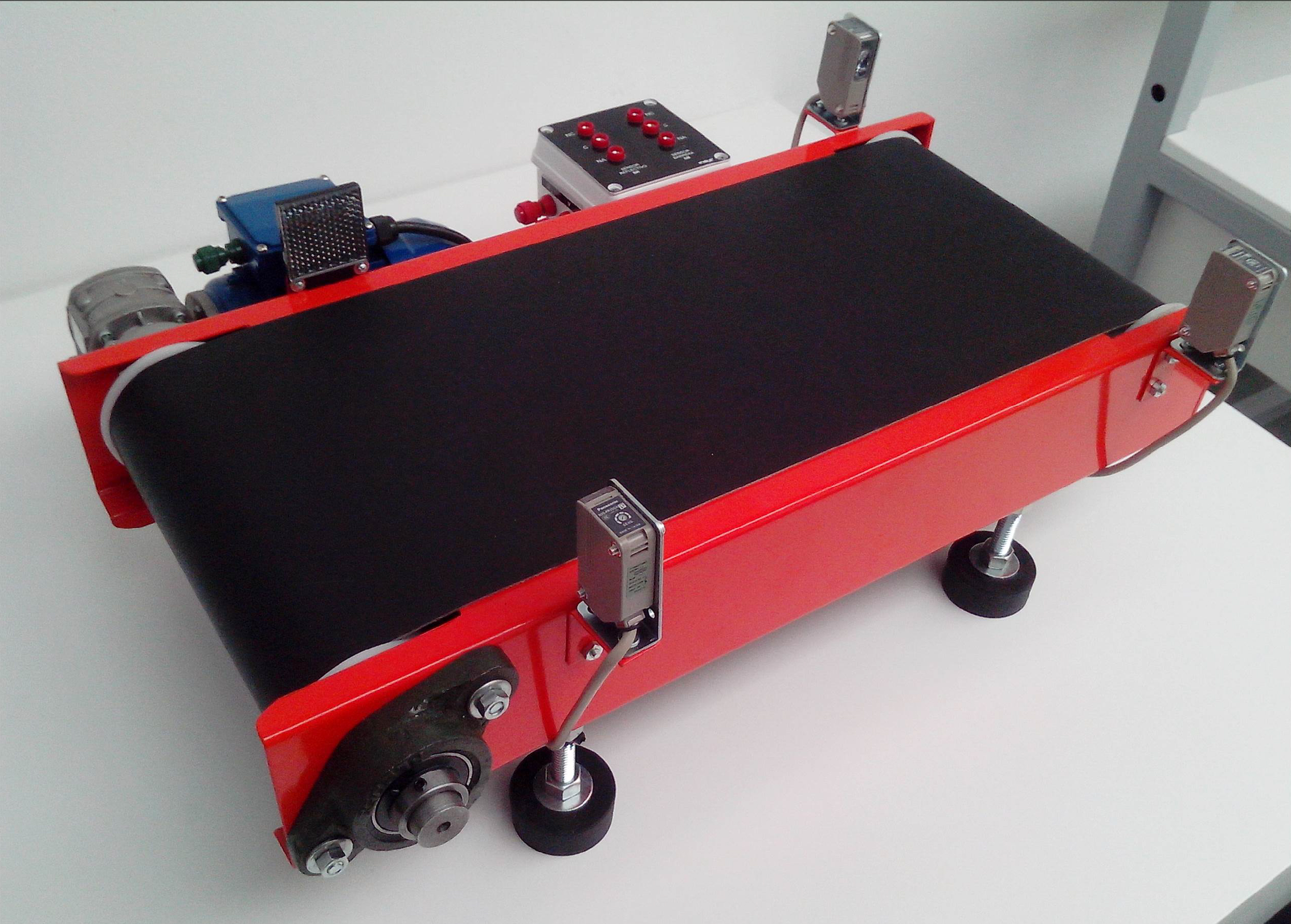

Medidas Cinta Transportadora: Largo 64 cm x Ancho 30 cm x Alto 20 cm.

Estructura: En chapa plegada de 1,6 mm de espesor, 640 mm de largo y 300 mm de ancho, con 4 (cuatro) soportes para apoyo sobre mesa.

Grupo motriz: Compuesto por rodillo tensor y rodillo motriz de crilón, montados sobre rulemanes blindados ZZ (rodillo tensor) y rodamientos autocentrantes con caja de fundición (rodillo motriz).

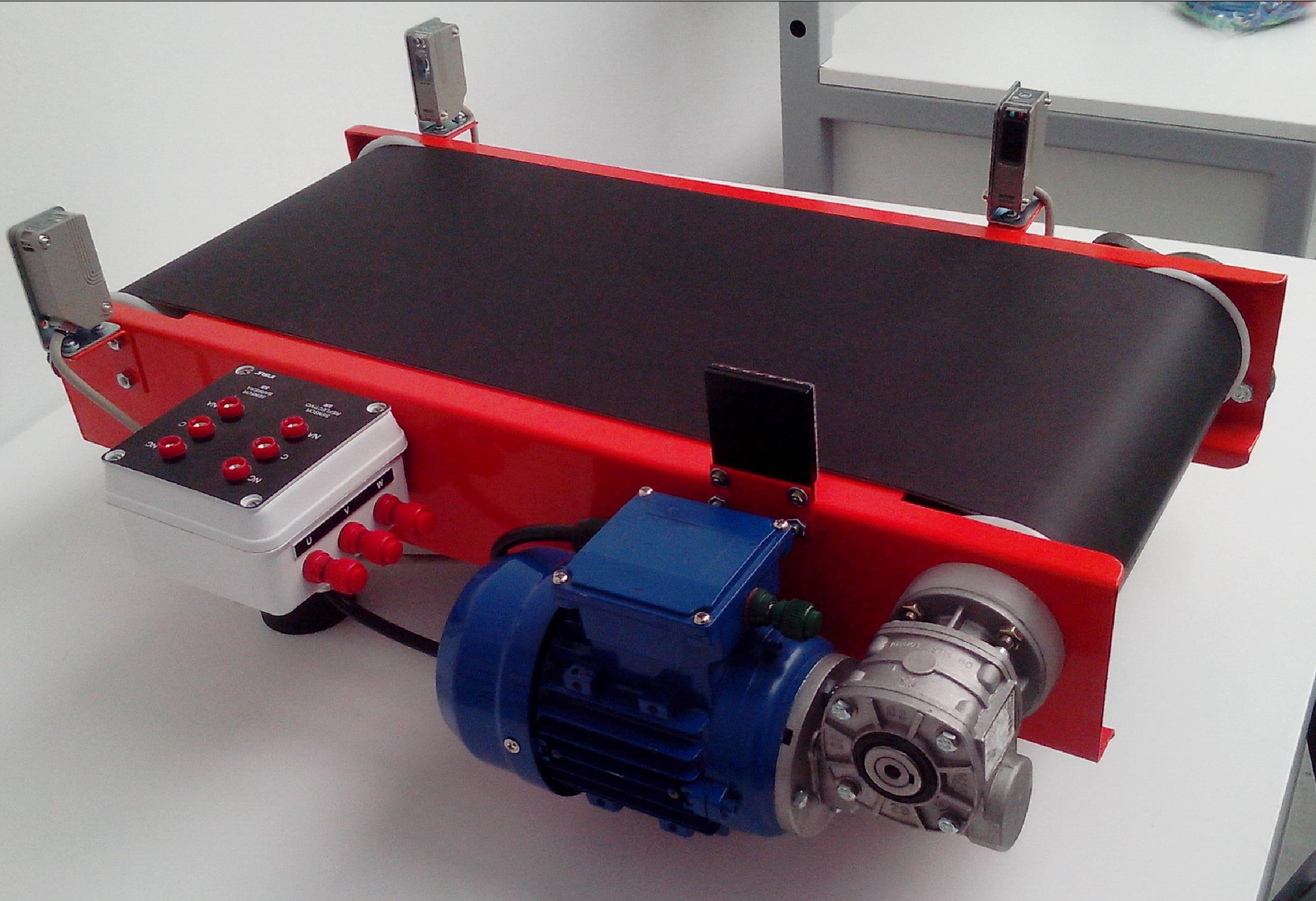

Moto reductor a sin fin y corona con eje hueco, STM mod. RMI 28 1:80, el cual va montado sobre el eje del rodillo motriz en forma basculante con brazo de torsión. Provisto de un motor trifásico de 1/8 HP

Banda: de 2 telas de tejido de poliéster con capa de PVC superior, unida sin fin, de 250 mm de ancho y 620 mm de largo entre rodillos. Velocidad de banda: 3,6 mts/minuto. Color de banda negro.

Pintura: color de estructura: anaranjado. Tratamiento antióxido, pintura horneada de estructura y soportes en color anaranjado.

Soportes abulonados para apoyo de mesa: altura final con soportes incluidos entre banda y mesa, de 10 cm regulable. Posee 4 patas de goma.

Importante: No requiere insumos adicionales para su funcionamiento a futuro.

La Cinta Transportadora posee dos tipos de sensores fotoeléctricos:

• De Barrera
• Reflexión sobre espejoSENSOR FOTOELÉCTRICO DE TAMAÑO COMPACTO MULTIALIMENTACIÓN

  Este sensor fotoeléctrico, que combina fiabilidad con detección precisa, lo encontramos en la cinta transportadora disponible en tipo barrera y reflexión sobre espejo. La salida a relé permite la conexión con cargas de elevada capacidad. Los sensores en este equipo son alimentados a través de una fuente de tensión de 24 Vca. Los sensores están disponibles con una fuente de luz visible (roja) o infrarrojo. Dispone además de prevención de interferencia mutua que permite montar dos sensores próximos.
  Características:

• Diseño compacto
• Alto rango de detección
• Reflexión sobre espejo con filtro polarizador
• Tipo barrera con rango de detección de 10m
• Multialimentación
• Salida a relé
• LED rojo para fácil alineamiento.


  Tipo de sensor	De Barrera	Reflexión sobre espejo
  Rango de detección	10 m	0,1 a 5m
  Objeto detectable	Opaco	Opaco, translucido, brillante
  Tiempo de respuesta	Máx. 10ms
  Material carcasa	Plástico
  Protección	IP 66
  Tamaño	62x18x35 mm

  Nota: Los contenidos teórico prácticos de esta línea de tableros didácticos, son de carácter informativo, y pueden ser modificados o actualizados sin previo aviso.
