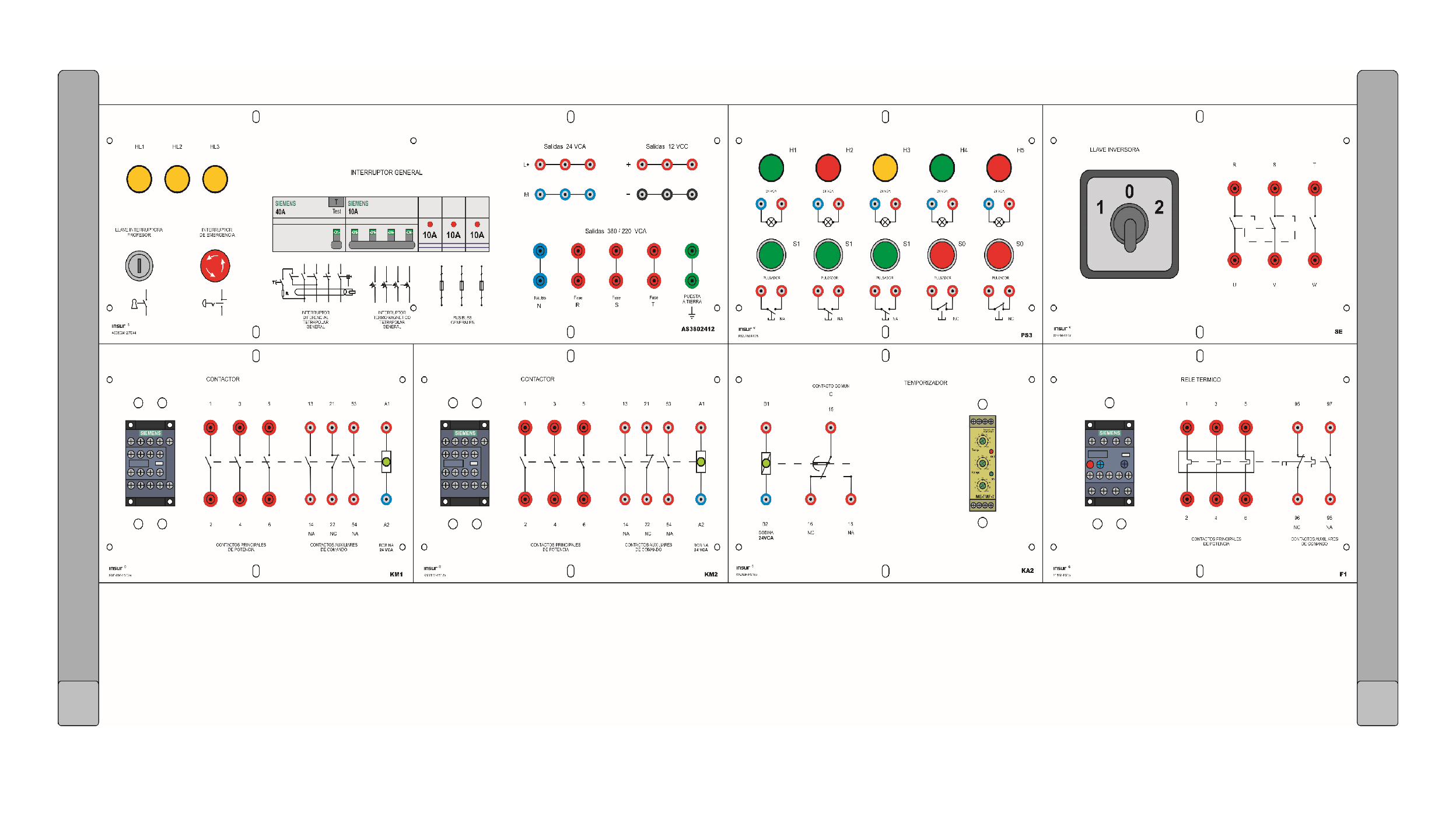

Contenido:
- 1 Módulo alimentación y seguridad de 380 Vca y 24 Vca, cerradura codificada para acceso al docente.
- 1 Módulo pulsadores y señalización
- 1 Módulo llave inversora trifásica
- 2 Módulos contactor
- 1 Módulo relé térmico
- 1 Módulo temporizador
- 1 Motor trifásico – Potencia: 1/4 HP
- 1 Juego de cables para conexionado
Estructura porta módulos:
Versión TM8: Tablero de mesa
Medidas: Alto 0,52 m. Largo 1,25 m. Ancho 0,30 m.
Versión TP10C: Tablero de pie móvil
Medidas: Alto 1,90 m. Largo 0,65 m. Ancho 0,70 m.
Desplazable con ruedas y frenos. Mesada y cajonera móvil.
Trabajos Prácticos:
Algunos de los trabajos prácticos que pueden desarrollarse son:
- Arranque directo de un motor trifásico con interruptor.
- Mando de un contactor con pulsadores y señalización.
- Arranque directo de un motor trifásico mediante un contactor y pulsadores.
- Arranque directo de un motor trifásico mediante un contactor, pulsadores y señalización.
- Arranque de un motor trifásico por pulsos con contactor.
- Accionamiento de un motor trifásico mediante un doble comando.
- Arranque directo de un motor trifásico con inversión de giro mediante llave conmutadora.
- Arranque directo de un motor trifásico con inversión de giro mediante contactores, pulsadores y señalización.
- Detención de un motor con retardo mediante temporizador
- Arranque de un motor con retardo mediante temporizador
Especificaciones técnicas:
Características eléctricas:
Alimentación trifásica 380 VCA, 50 Hz y puesta a tierra. Circuitos de comando en 24 VCA
Estructura porta módulos:
Hierro reforzado con pintura epoxi horneada de alta resistencia. Perfiles ranurados de aluminio para montaje y posicionamiento de los módulos.
Importante: No requiere insumos adicionales para su funcionamiento a futuro.
Nota: Los contenidos teórico prácticos de esta línea de tableros didácticos, son de carácter informativo, y pueden ser modificados o actualizados sin previo aviso.
